Замена крестовины карданного вала кажется простой только на первый взгляд. Ошибка при снятии чашек, перекос игольчатого подшипника или удар по вилке быстро приводят к люфту, вибрации и повторному ремонту. Ниже — понятная пошаговая схема, которая помогает оценить состояние узла, выполнить работу аккуратно и понять, когда лучше сразу ехать в сервис.
Когда действительно нужна замена крестовины
Крестовины кардана не меняют просто по пробегу. Основание для ремонта — люфт, стук, хруст, следы ржавчины у чашек, потекшая смазка и вибрации при трогании или разгоне. Если подшипники крестовины уже выработали посадку, откладывать замену не стоит.
Чаще всего водитель замечает проблему по нескольким признакам сразу. Сначала появляется легкий металлический щелчок. Потом слышен стук при начале движения. После этого нередко приходит вибрация по кузову или по полу автомобиля.
Перед тем как менять деталь, полезно проверить весь узел. Иногда проблема не только в крестовине, но и в вилке, фланце, шлицевом соединении или нарушенной балансировке. Если нужен осмотр всех элементов, на сайте есть отдельная услуга дефектации карданного вала.
Важно! Перед разборкой нужно поставить метки на фланцах и вилках. Это помогает собрать кардан в прежнем положении. Если перепутать ориентацию деталей, после установки может появиться новая вибрация. Для неразборных крестовин с кернением, а также при поврежденных ушах вилки, замена своими руками часто заканчивается испорченным узлом.
Что понадобится для работы
Набор инструмента зависит от конструкции кардана. Но базовый список почти всегда одинаковый. Самое важное — иметь чем безопасно снять стопорные кольца и чем выпрессовать чашки без удара по ушам вилки.
Если работа идет без пресса, используют тиски, подходящие головки, оправки и молоток. Такой способ возможен, но требует больше аккуратности. Для закисших соединений заранее пригодятся металлическая щетка и проникающая жидкость.
| Что нужно | Для чего используется | На что обратить внимание |
|---|---|---|
| Ключи и головки | Снять кардан с автомобиля, открутить крепления | Лучше сразу подготовить нужные размеры по конкретной модели |
| Клещи для стопорных колец | Снять и установить кольца без деформации | Отверткой работать можно, но риск сорвать края выше |
| Тиски или пресс | Выпрессовать старые чашки и посадить новые | Пресс безопаснее для вилок и посадочных мест |
| Оправки и подходящие головки | Передать усилие только на чашку, а не на крестовину | Диаметр оправки должен подходить под размер чашки |
| Молоток | Помочь сорвать закисшие детали через оправку | Нельзя бить напрямую по ушам вилки |
| Щетка по металлу и очиститель | Убрать грязь и ржавчину с посадочных мест | Грязь под кольцом мешает правильной посадке |
| Смазка | Для обслуживаемой новой крестовины и сборки узла | Нужно использовать подходящую смазку для игольчатого подшипника |
Как подготовить карданный вал к снятию
Перед началом работ автомобиль ставят на ровную площадку и надежно фиксируют. Если есть доступ к подъемнику или яме, работать будет заметно удобнее. После этого открывают доступ к карданной передаче и осматривают места крепления.
Подготовка обычно занимает меньше времени, чем сама замена. Но именно на этом этапе чаще всего забывают про метки, направление вилок и положение фланца. Из-за этого после сборки кардан приходится снимать повторно.
Последовательность подготовки обычно такая:
- Поставить метки на фланце, вилках и сопрягаемых деталях.
- Очистить болты крепления и место вокруг крестовины от грязи.
- Открутить кардан от коробки передач, раздатки или заднего моста.
- Снять вал и перенести его на чистый верстак.
- Еще раз отметить взаимное положение частей кардана, если вал составной.
На фото: край карданного вала с вилкой крупным планом.
Если уже на этапе осмотра видно, что уши вилки разбиты, есть трещина, сильная овальность или выработка посадочных мест, простая замена крестовины проблему не решит. В таком случае нужна замена вилок карданного вала или восстановление поврежденного узла.

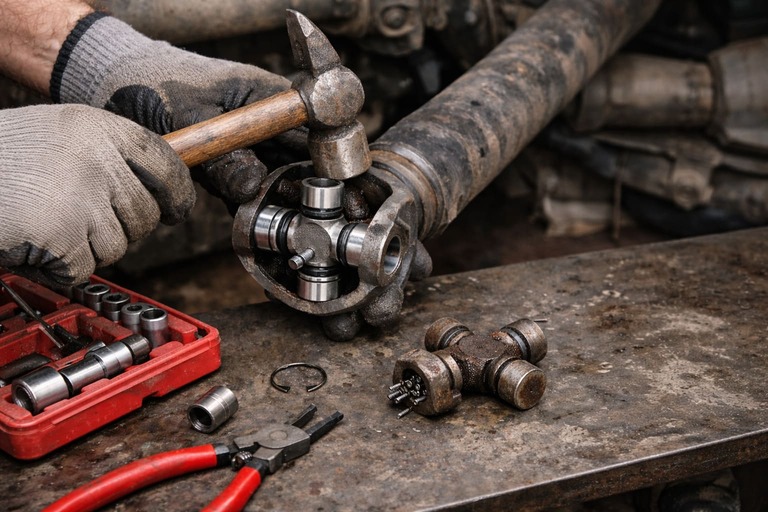

Как снять старую крестовину
Снятие старой крестовины начинают со стопорных колец. Если они заржавели, место сначала очищают щеткой и обрабатывают проникающей жидкостью. После этого кольца аккуратно снимают клещами или тонкой отверткой.
Дальше чашки выпрессовывают по одной. Правильнее делать это через тиски или пресс, используя оправки подходящего размера. Так нагрузка идет на чашку, а не на вилку. Удары молотком допускаются только через оправку и только если чашка действительно закисла.
Пошагово разборка выглядит так:
- Снять все стопорные кольца с обеих сторон.
- Установить вилку между оправками или в тиски.
- Выдавить первую чашку внутрь, пока противоположная не выйдет наружу.
- Снять вышедшую чашку и вывести крестовину в сторону.
- Повторить операцию со второй парой чашек.
- Очистить посадочные места от грязи, ржавчины и старой смазки.
На этом этапе нельзя торопиться. Если перекосить чашку, можно повредить края вилки. Если выбивать деталь молотком без оправки, легко получить овальность посадочных мест. Тогда новая крестовина уже не сядет правильно.
Как установить новую крестовину
Установка новой крестовины требует еще большей аккуратности, чем снятие старой. Самая частая ошибка — выпадение иголок из подшипника. Если хотя бы один ролик лег неровно, чашка сядет с усилием, а подшипник быстро разрушится после первых километров.
Сначала с новой детали аккуратно снимают две противоположные чашки. Потом крестовину заводят в вилку, а чашки по одной возвращают на место. Запрессовка должна идти плавно, без резких ударов. После посадки обязательно ставят стопорные кольца и проверяют, что крестовина двигается без заеданий.
На фото: крестовина карданного вала с игольчатыми подшипниками.
Удобная последовательность установки такая:
- Проверить новую деталь по размеру, типу чашек и стопорных колец.
- Снять две чашки и убедиться, что иголки стоят ровно.
- Завести крестовину в вилку и поставить первую чашку.
- Запрессовать чашку до появления канавки под стопорное кольцо.
- Поставить вторую чашку и повторить операцию с противоположной стороны.
- Установить стопорные кольца и проверить свободный ход шарнира.
- Если крестовина обслуживаемая, добавить смазку через пресс-масленку.
Если после посадки новая крестовина двигается туго, не нужно оставлять все как есть. Причина обычно в перекошенной иголке, грязи в канавке или неправильной глубине посадки чашки. Такой узел лучше сразу разобрать и собрать заново, чем ждать нового стука через несколько дней.
Что проверить после сборки
После установки новой крестовины работа еще не закончена. Нужно убедиться, что шарнир двигается плавно, без закусывания и без заметных люфтов. Стопорные кольца должны полностью сидеть в канавках. Посадочные места должны быть чистыми, без перекоса и без следов свежей стружки.
Перед установкой кардана на автомобиль полезно проверить несколько пунктов:
- крестовина поворачивается свободно, но без люфта;
- все стопорные кольца стоят на своих местах;
- метки на частях кардана совпадают;
- на чашках нет замятий и перекоса;
- крепеж очищен и готов к обратной сборке;
- если есть пресс-масленка, смазка прошла во все чашки.
После установки кардана на автомобиль сначала делают короткую проверочную поездку. Если стук ушел, а вибрации не появилось, работа выполнена правильно. Если после замены осталась дрожь на ходу, проблема может быть уже не только в крестовине, а в общей геометрии и балансировке узла.
Когда лучше не менять крестовину своими руками
Самостоятельная замена подходит не всегда. Есть ситуации, в которых домашний ремонт только увеличивает расходы. Особенно это касается неразборных карданов, деталей с кернением, разбитых вилок и валов, которые уже работали с сильной вибрацией.
Лучше сразу обратиться в сервис в следующих случаях:
- крестовина неразборная и зафиксирована кернением;
- посадочные места под чашки имеют выработку;
- уши вилки деформированы или треснули;
- на кардане есть следы прошлой кустарной сварки;
- после старого ремонта вал уже вибрировал;
- нет пресса, тисков и нормального инструмента.
В таких случаях обычно нужна не только замена крестовины, но и ремонт и замена крестовин с последующей проверкой всего узла. Если выработка уже пошла по посадке, может потребоваться восстановление посадочных гнезд подшипника или замена вилки.
Типичные ошибки при замене
Большая часть повторных обращений после замены связана не с качеством новой детали, а с ошибками при сборке. Некоторые из них проявляются сразу. Другие дают стук и вибрации только через несколько сотен километров.
- Не поставить метки перед снятием кардана.
- Бить молотком прямо по ушам вилки.
- Собирать узел с грязью в канавках под кольца.
- Потерять иголки или перекосить их в чашке.
- Ставить крестовину не того размера.
- Оставить тугой ход и надеяться, что «разработается».
- Не проверить посадочные места после снятия старой детали.
- Считать, что замена крестовины отменяет балансировку.
Если после сборки крестовина двигается туго, а стопорные кольца садятся с разной глубиной, значит работа выполнена неправильно. Исправлять это нужно сразу. Позже узел начнет работать с нагрузкой на игольчатые подшипники и снова быстро выйдет из строя.
Нужна ли балансировка после замены
Не каждый кардан после замены крестовины требует обязательной балансировки. Но если при работе менялось взаимное положение частей, была деформация вилки, есть следы старой вибрации или ремонт затронул не только шарнир, проверка очень желательна. Для длинных валов и грузовой техники балансировка особенно важна.
Если после замены крестовины появился гул, дрожь на скорости или биение под нагрузкой, лучше не искать причину вслепую. В такой ситуации полезны ремонт карданных валов и балансировка карданных валов. А если после сборки осталась вибрация при наборе скорости, полезно сравнить симптомы с материалом о вибрации при разгоне.
Итог простой: заменить крестовину карданного вала своими руками можно, если узел разборный, инструмент подходит, а посадочные места целые. Но при износе вилки, перекосе, неразборной конструкции и старой вибрации правильнее сразу идти по пути нормальной диагностики и ремонта.
Частые вопросы
Можно ли заменить крестовину без снятия карданного вала?
Обычно нет. Для нормального снятия стопорных колец, выпрессовки чашек и очистки посадочных мест кардан удобнее и безопаснее снять полностью. Иначе слишком высок риск перекоса и повреждения вилки.
Можно ли выбить чашки только молотком?
Только как крайний вариант и только через оправку. Прямые удары по вилке часто портят посадочные места. Намного безопаснее использовать тиски или пресс.
Нужно ли менять все крестовины сразу?
Не всегда. Но если кардан уже снят, а соседняя крестовина имеет люфт, сухой ход или следы ржавчины, практичнее заменить обе сразу. Это экономит время и снижает риск повторной разборки.
Почему после замены новой крестовины появился тугой ход?
Чаще всего одна из иголок в чашке встала неровно, в канавке осталось загрязнение или чашка села глубже нужного. Такой узел надо разобрать и собрать заново, а не оставлять до первой поездки.
Когда после замены обязательно ехать на балансировку?
Когда до ремонта уже была вибрация, когда вал составной, когда меняли вилку, трубу или шлицевое соединение, а также когда после сборки на скорости появилась новая дрожь. Для грузовых и длинных валов это особенно актуально.
